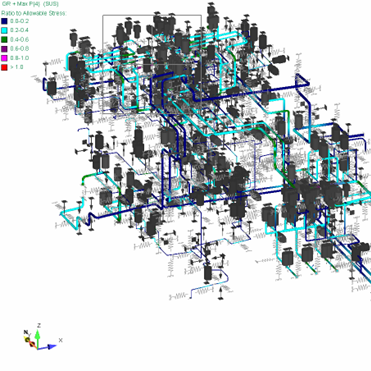

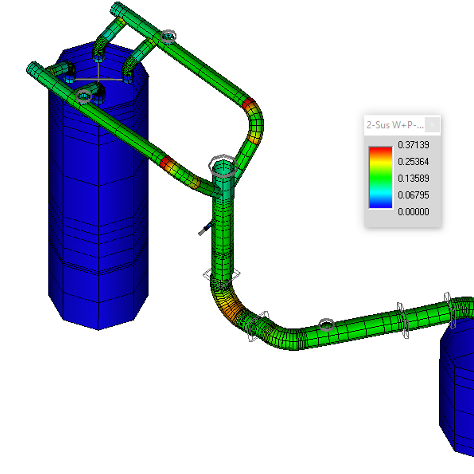

ANÁLISIS DE ESTRÉS DE TUBERÍAS
Aportamos gran experiencia en cálculos de estrés de tuberías (acero y plástico) de todos los tamaños, líneas críticas y de hidrógeno, sistemas enterrados, conexiones a equipos, vibraciones y solución de problemas. Esta experiencia es fundamental para asegurar la integridad y la seguridad de los sistemas de tuberías.
ANÁLISIS DINÁMICOS
Cargas en sistemas de tuberías
En los sistemas de tuberías, existen diferentes tipos de cargas. Las cargas dinámicas son aquellas que cambian rápidamente con el tiempo, lo que puede provocar que el sistema no sea capaz de absorberlas adecuadamente.
Análisis dinámico aleatorio
Este tipo de análisis incluye condiciones impredecibles como sismos o viento. Se trata de eventos que pueden causar fluctuaciones abruptas en las cargas sobre el sistema de tuberías, afectando su integridad y funcionamiento.
Análisis dinámico armónico
El análisis armónico se centra en las vibraciones producidas por equipos, fenómenos acústicos o pulsos de presión. Estas vibraciones pueden ser periódicas y tener un impacto significativo en el rendimiento del sistema.
Análisis por impulsos
Este análisis se ocupa de situaciones generadas por válvulas de alivio, transitorios de fluido o slug flow. Los impulsos pueden ser repentinos y causar cambios drásticos en las condiciones de operación de las tuberías.
Golpes de ariete
Los golpes de ariete, como los disparos de turbina, son otro tipo de carga dinámica que puede afectar a los sistemas de tuberías. Estos eventos generan ondas de presión que pueden dañar las tuberías si no se gestionan adecuadamente.

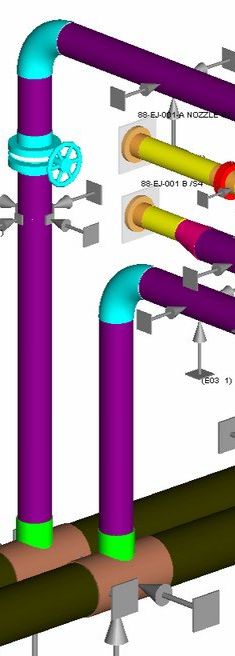

TUBERÍA ENTERRADA
Realizamos un análisis exhaustivo de la tubería enterrada, con la posibilidad de incluir el efecto del agua en la tubería sumergida mediante el uso del programa AutoPIPE, que nos da opción de considerar diversas cargas de suelo.
Peso del terreno
El peso del terreno es un factor crucial que se considera en el cálculo, ya que influye directamente en la carga que soporta la tubería enterrada.
Cargas Vivas
Las cargas vivas, que incluyen cualquier carga variable que pueda actuar sobre la tubería, son también consideradas para garantizar la seguridad y estabilidad del sistema.
Efectos sísmicos
Los efectos sísmicos deben ser evaluados para determinar cómo las fuerzas sísmicas pueden afectar la estructura de la tubería y su entorno.
Asentamientos o desplazamientos
Los asentamientos o desplazamientos del terreno pueden causar problemas significativos en la integridad de la tubería, por lo que se incluyen en el análisis.
Cruce de fallas geológicas
El cruce de fallas geológicas se deberá tener en cuenta en el análisis de tuberías enterradas, siempre que se de el caso.
Pandeo vertical (upheaval buckling)
Ocurre cuando la fuerza ejercida por la tubería en el suelo excede la resistencia vertical del mismo, lo que provoca una deformación plástica local.
TUBERÍA PLÁSTICA
Características del PRFV como material ortotrópico
El PRFV es un material ortotrópico, lo que significa que sus propiedades varían en diferentes direcciones. Esto implica que las características mecánicas y de resistencia de las tuberías pueden cambiar dependiendo del fabricante, lo que es crucial tener en cuenta durante el diseño y análisis.
Diferencias en el análisis entre PRFV y tuberías de acero
El análisis de las tuberías de Poliéster/Epoxi reforzadas con fibra de vidrio (PRFV) es diferente al de las tuberías de acero. Esto se debe a las propiedades únicas del PRFV, que requieren un enfoque específico y adaptado a sus características físicas y mecánicas.
Consideraciones clave para el estudio y soporte de materiales PRFV
Es esencial considerar varios factores al estudiar y soportar tuberías de PRFV. Entre ellos se incluyen la variabilidad en las propiedades del material, la selección de un fabricante confiable y la evaluación de las condiciones de operación para garantizar la seguridad y eficacia del sistema.
Experiencia en la resolución de cálculos y problemáticas
Contamos con amplia experiencia en la resolución de cálculos relacionados con tuberías de PRFV, así como en el tratamiento de posibles problemáticas que pueden surgir en estos sistemas. Esto incluye la identificación de fallos potenciales y la implementación de soluciones efectivas.
ANÁLISIS POR ELEMENTOS FINITOS
Métodos avanzados para el análisis de estructuras complejas
Elementos finitos en tuberías de gran diámetro
La posibilidad de realizar cálculos por elementos finitos se convierte en una herramienta crucial para analizar estructuras complejas, especialmente en aquellas tuberías donde el diámetro supera la relación D/t > 100. Esto permite una evaluación más precisa de las tensiones y deformaciones que pueden ocurrir bajo diferentes condiciones de carga.

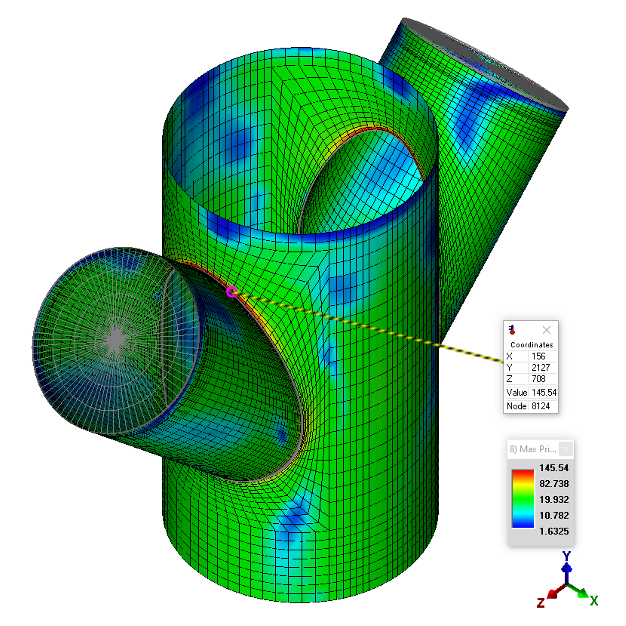

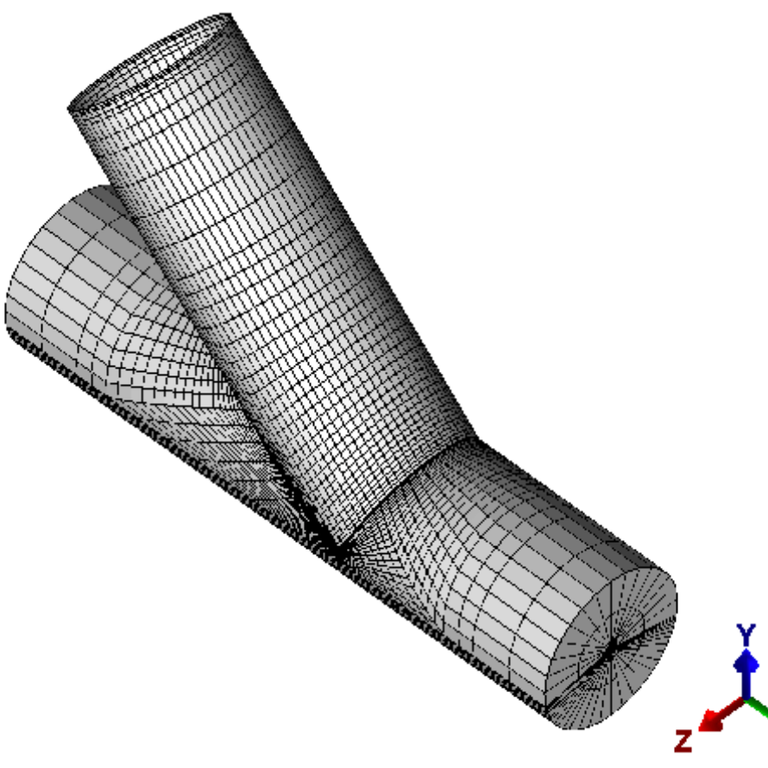

Conexiones no definidas en normativas
El análisis por elementos finitos resulta fundamental para evaluar conexiones que no están claramente definidas en las normativas estándar, como las conexiones de 45º.
Tensiones en equipos a presión
Es esencial considerar las tensiones generadas en equipos a presión debido a las cargas transmitidas por las tuberías. El uso de elementos finitos permite simular estas condiciones y prever posibles fallos estructurales, garantizando así la integridad del sistema.

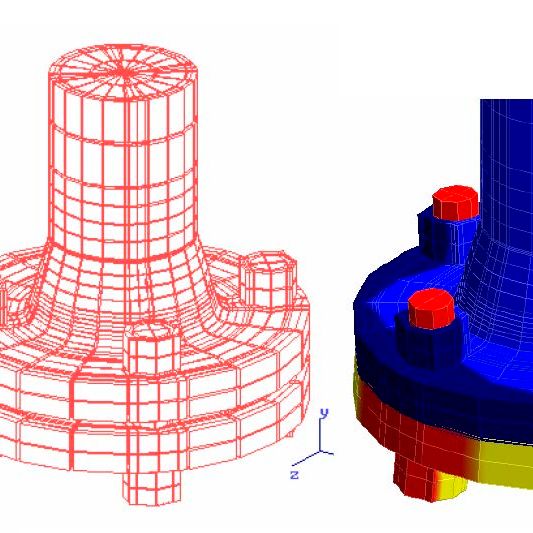

Tensiones o fugas en bridas
El análisis de tensiones y la detección de fugas en bridas son aspectos críticos en el mantenimiento de la seguridad y eficiencia de sistemas de tuberías. Los métodos de elementos finitos proporcionan una forma efectiva de identificar problemas potenciales antes de que se conviertan en fallas costosas.
VIBRACIONES DE TUBERÍAS
Problemas de vibraciones en diseño y operación
En HOOP Engineering hemos abordado con éxito los problemas de vibraciones tanto en la etapa de diseño de sistemas de tuberías como en la resolución de inconvenientes en instalaciones que ya están operando. Esto asegura que los sistemas sean eficientes y seguros desde su concepción hasta su funcionamiento.
Uso del software AutoPIPE
El software AutoPIPE es uno de los dos programas, junto al ANSYS, aprobados por la NUPIC (Comisión Nuclear de USA) para el análisis y cálculo de problemas dinámicos en sistemas de tuberías. Su credibilidad en la industria se basa en su capacidad para ofrecer resultados precisos y confiables.

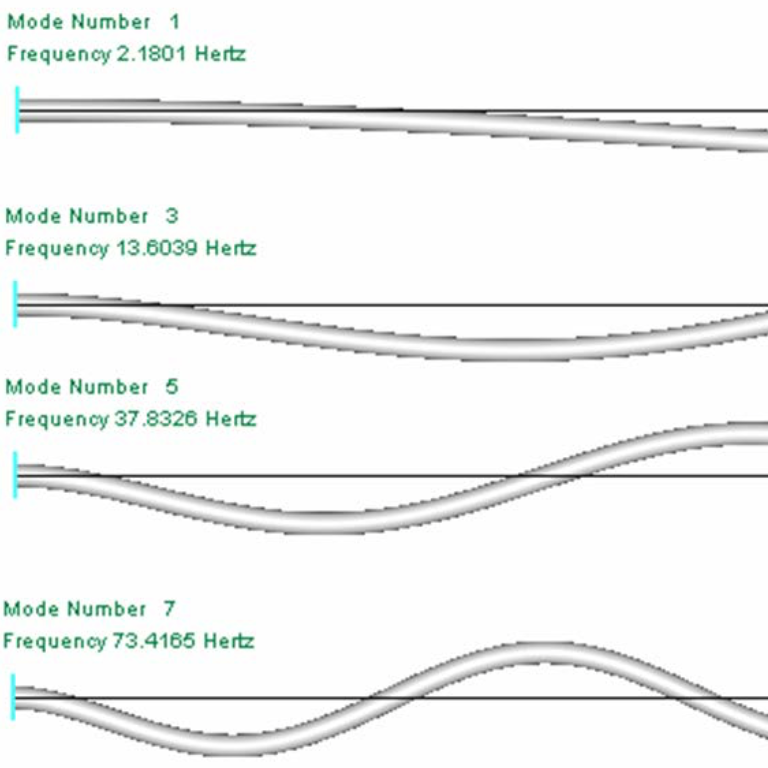

Precisión en la determinación de modos de vibración
AutoPIPE se destaca por su gran precisión en la determinación de los modos de vibración. Esta precisión es crucial para identificar posibles problemas que puedan afectar la integridad estructural de las tuberías y, por ende, la seguridad de las instalaciones.
CÓDIGOS Y SOFWARE DE CÁLCULO
Códigos de Acero / Plástico
Su cumplimiento asegura la integridad de los sistemas de tuberías en los que se implementan. Incluyen estándares como ASME B31.1, B31.3, B31.4, B31.8 y B31.12 IP/PL, EN13480, ISO 14692 y BS7159, que regulan el diseño y la instalación de tuberías en diversas industrias.
Normativas de Cargas en Equipos
Las normativas de cargas en equipos son esenciales para garantizar la seguridad y eficiencia en la operación.
Las normativas API 610/617/618 y NEMA SM-23 son específicas para el diseño y la operación de equipos rotativos, mientras que para equipos a presión se aplicarán la WRC 107 / WRC 297 / API 661 y Elementos Finitos.
Software de Cálculo
Para el análisis de sistemas de tuberías, contamos con los siguientes software de cálculo que nos permiten simular escenarios, optimizar diseños y cumplir con las normativas vigentes:
- AutoPIPE
- CAESAR II
- FEPipe
- NozzlePRO
- PCL Gold
- Puls
